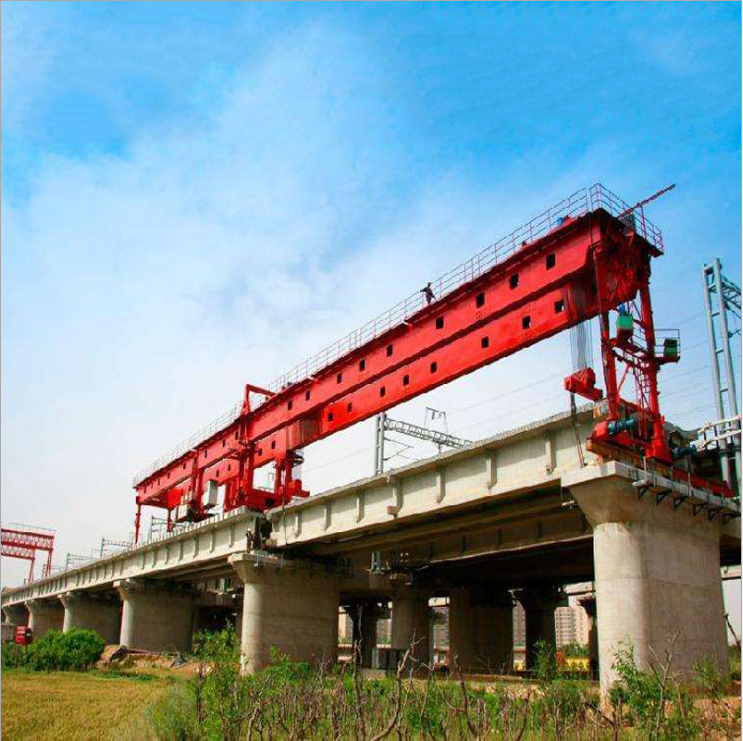

1、主 、輔縱導梁及支撐系統
整個架橋機縱導梁由兩根縱導梁組成
。一根縱導梁中有主導梁
、輔導梁
，各導梁之間用銷軸連接
，兩導梁之間通過前
、中、后橫聯及斜撐連成一體
。
支撐系統由前、后支架作為主要支撐
，中支腿、后支腿
、輔助支腿作為輔助支撐。
2、主橫梁及起吊系統
由4個主橫梁、4臺主橫梁縱移臺車
、2個起重行車、2臺起吊卷?yè)P(yáng)機等組成
。"三合一"減速機安裝在起重行車車架上，通過鏈傳動使起重行車車架及鋼輪在主橫梁軌道上行走
，實現卷?yè)P(yáng)機起吊的橫向移動
。主橫梁與主橫梁縱移平車用螺栓連接成一體
，"三合一"減速機通過齒輪傳動使行走輪等組成的臺車在A字型桁架的軌道上縱向移動
，實現吊梁前移。卷?yè)P(yáng)機動作使吊具作上下運動
，從而實現整個架梁過程的前后
、左右升降各種運動
。
3、主導梁縱移系統
4臺搖滾總成裝于架橋機導梁下弦處的前
、后支架上
，導梁靠下弦與搖滾之間產生的磨擦力作縱向移動
。
4、前 、后支架前移系統
電動葫蘆與搖滾臺車相連，架橋機輔支腿
、中支腿、后支腿臨時支撐時
，前、后支架臺車離開橋面
，電動葫蘆與搖滾臺車用彎板和銷軸連成一體
，在重力作用下，電動葫蘆輪子踏面接觸導梁下弦
，電動葫蘆在下弦鋪好的軌道上行走，帶動前
、后支架縱向移動，到達預定的位置
。
5、由4個液壓泵站
、12個液壓缸及一系列管路和液壓元件組成
。整機每側上裝有6個油缸
，兩個泵站
。泵站作為油缸的動力源，4個油缸分別位于縱導梁的 前
、中
、后位置
，用于整機的輔助支撐
、整機抬起
。
6、由主控箱
、操作箱、控制回路等組成
，能同時及分別控制30臺電機按工作程序進行。
